Опис

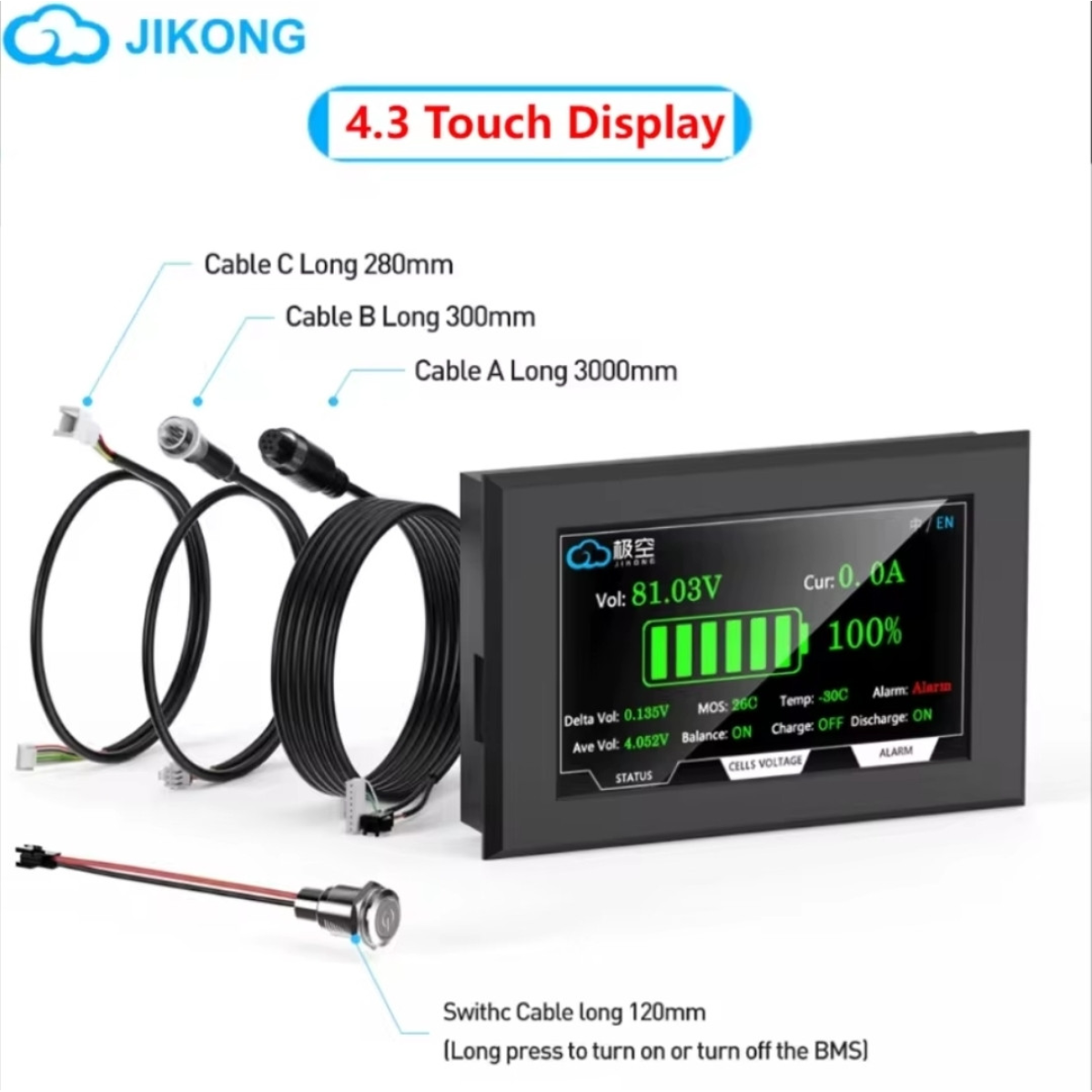

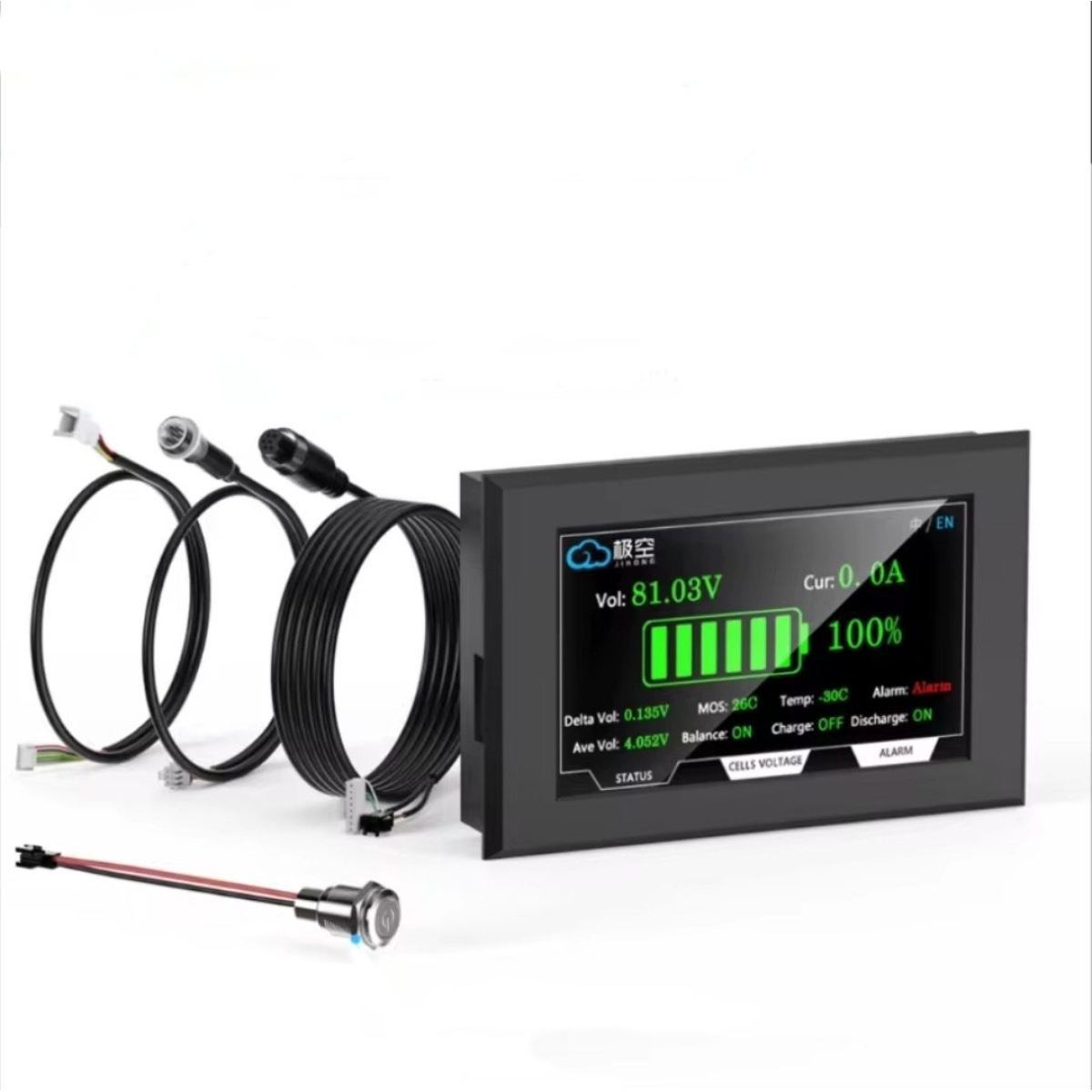

Кольоровий сенсорний TFT-дисплей діагоналлю 4.3 дюйма, спеціально розроблений для моніторингу та керування системами JIKONG BMS версії V19 (серія PB). Пристрій візуалізацію ключових параметрів акумуляторної збірки в реальному часі та дозволяє оперативно змінювати налаштування без використання смартфона.
Технічні характеристики:
Діагональ: 4.3 дюйма.
Тип матриці: TFT LCD (сенсорний Touch Screen).
Роздільна здатність: 480 × 272 пікселів.
Робоча напруга: 9–36 В DC (вбудований захист від переполюсовки).
Споживана потужність: ≈ 1.32 Вт.
Інтерфейси підключення: UART / TTL (HY2.0 mm, 6-pin).
Кут огляду: 85° (з усіх сторін).
Підсвічування: LED.
Робоча температура: від -20°C до +70°C.
Габарити корпусу: 136.5 × 96.5 мм.
Довжина кабелю: 0.5 м.
Функціональні можливості:
Повний моніторинг: Відображення напруги кожної комірки, загальної напруги паку, струму заряду/розряду, температури та рівня заряду (SOC).
Система сповіщень: Візуалізація попереджень про перевантаження, критичну напругу або перегрів елементів.
Керування BMS: Підключення кнопки активації через виводи K+/K- для вмикання та вимикання системи.
Гнучкість налаштувань: Підтримка декількох мов (включаючи англійську) та можливість кастомізації інтерфейсу (логотип, макет).
Сумісність та підключення:
Призначений для JIKONG BMS V19 (зокрема серії PB на 16S).
Важливо: При використанні UART-інтерфейсу для дисплея неможливе одночасне використання порту RS-485.
Налаштування: У мобільному додатку JK BMS необхідно встановити протокол: “015 – JK BMS PBxx SERIES LCD Protocol V1.0”.
Комплектація:
Сенсорний дисплей 4.3″.
Кабель підключення (6-pin).
Комплект кріпильних елементів.
