Опис

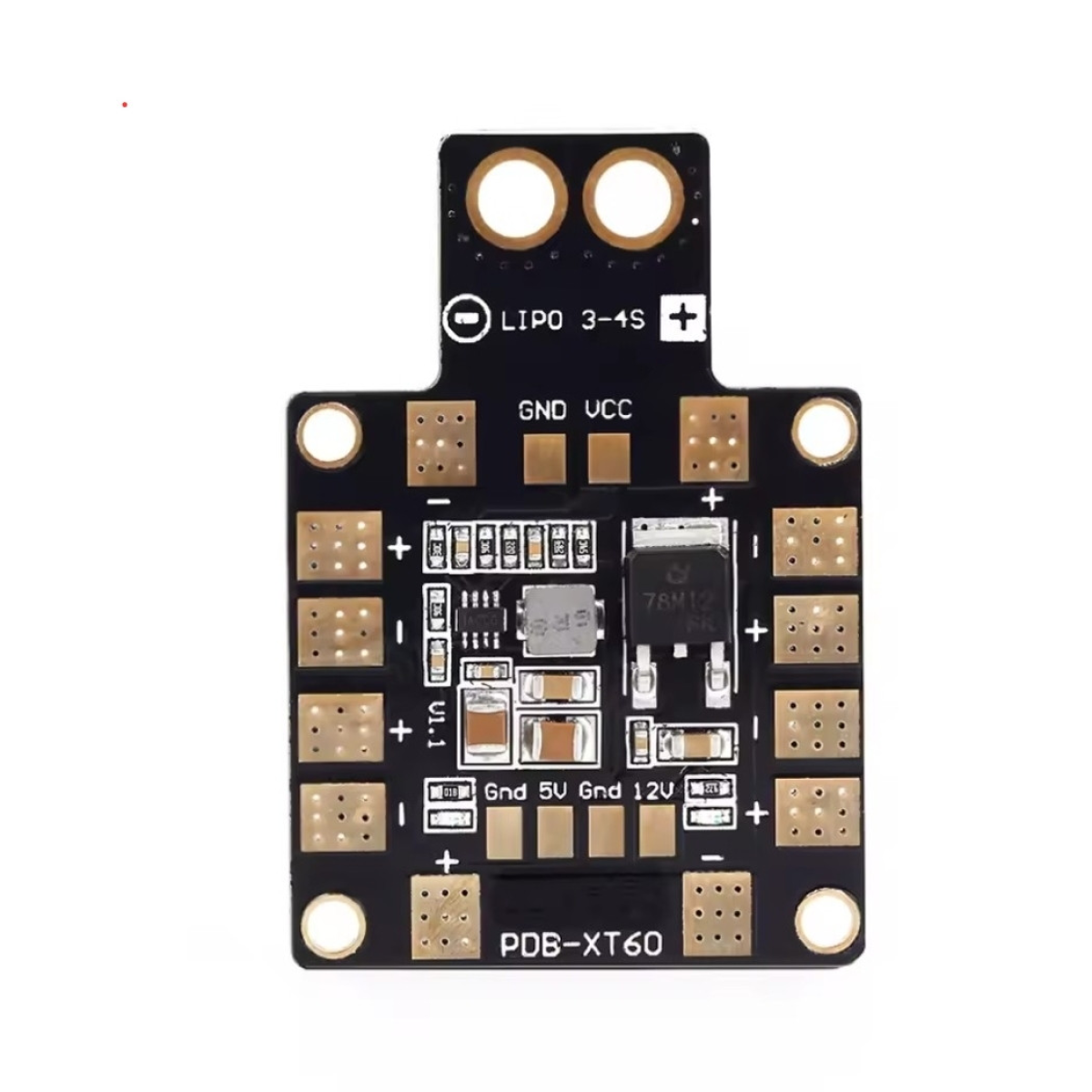

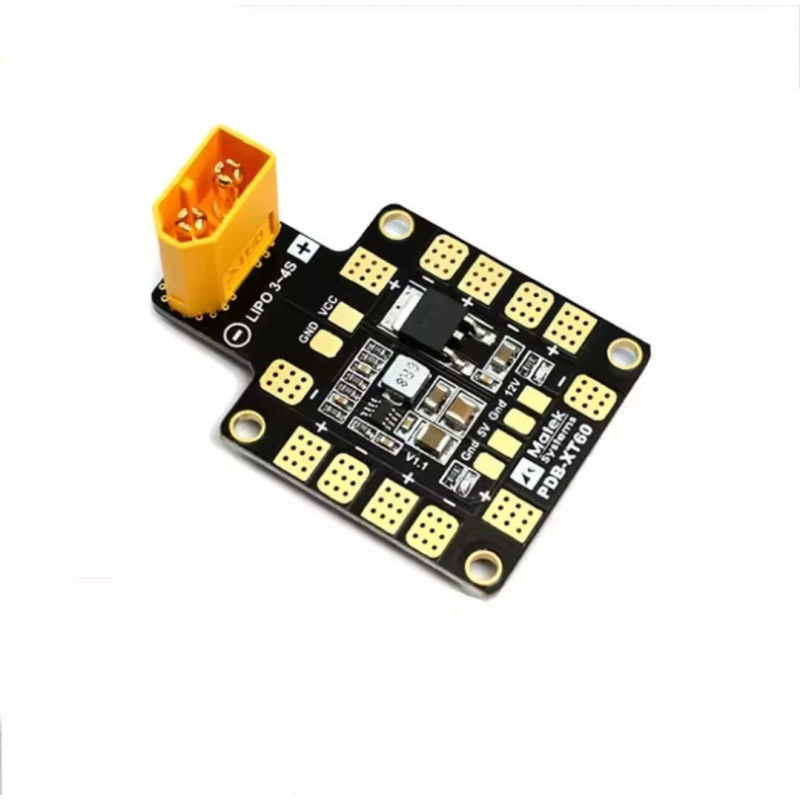

Matek PDB-XT60 — це високо плата розподілу живлення (PDB), розроблена для забезпечення компактної та чистої схеми підключення силових компонентів FPV-дрона. Плата оснащена вбудованим роз’ємом XT60 та двома незалежними стабілізаторами напруги (BEC), що дозволяє живити як силову частину, так і чутливу електроніку від одного акумулятора.
Технічні характеристики:
Вхідна напруга: 9–18 В (3–4S LiPo).
Монтажна схема: 30.5 × 30.5 мм (отвори під гвинти M3).
BEC 5V: 5.0 ± 0.1 В (2 А постійно, 2.5 А пік) — DC/DC регулятор.
BEC 12V: 12.0 ± 0.3 В (0.5 А постійно, 0.8 А пік) — лінійний регулятор.
Виходи на ESC: До 6 регуляторів швидкості.
Допустимий струм: 4 × 25 А або 6 × 15 А (піковий до 30 А на канал).

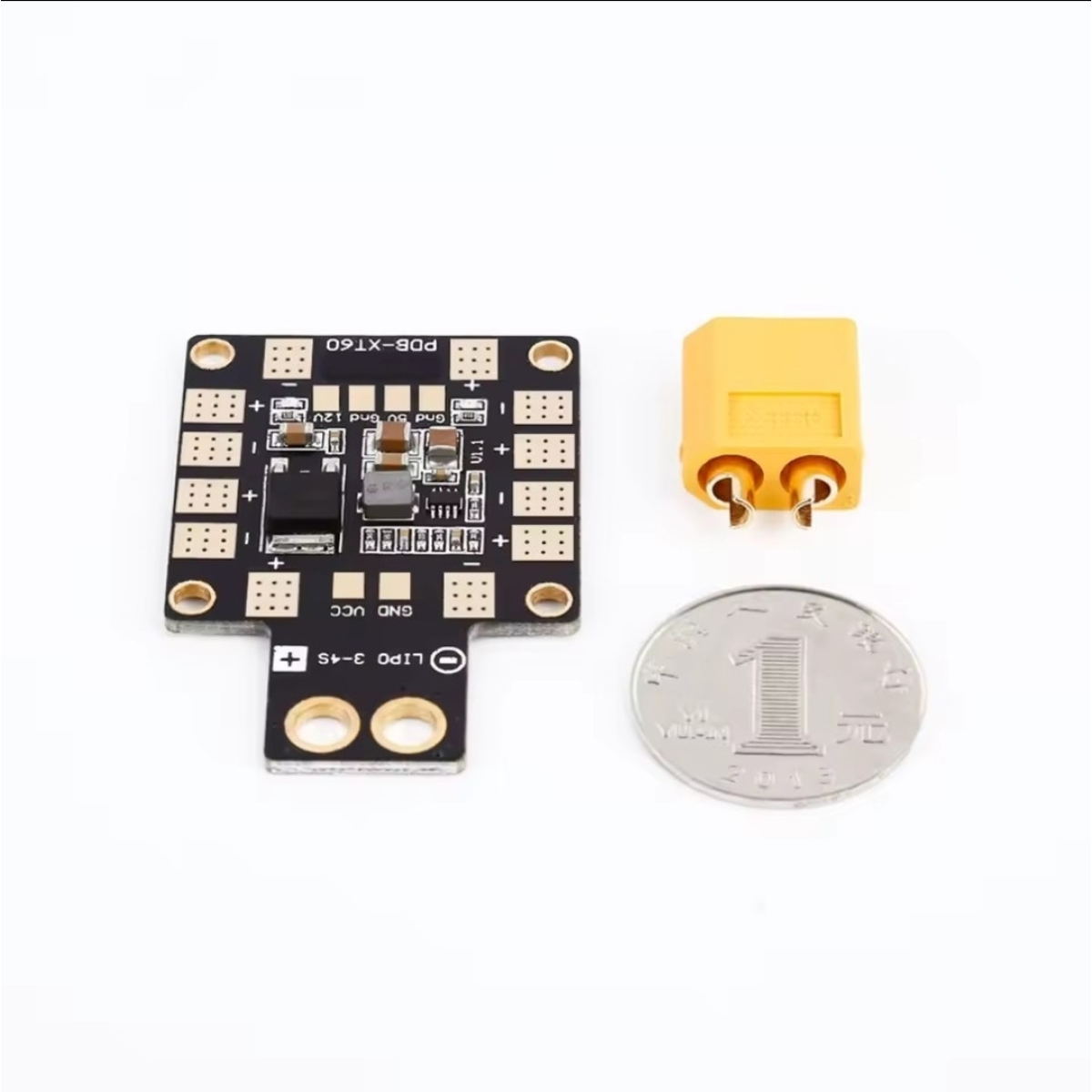

Габарити: 36 × 50 мм.
Вага: 11 г (разом із роз’ємом XT60).
Особливості продукту:

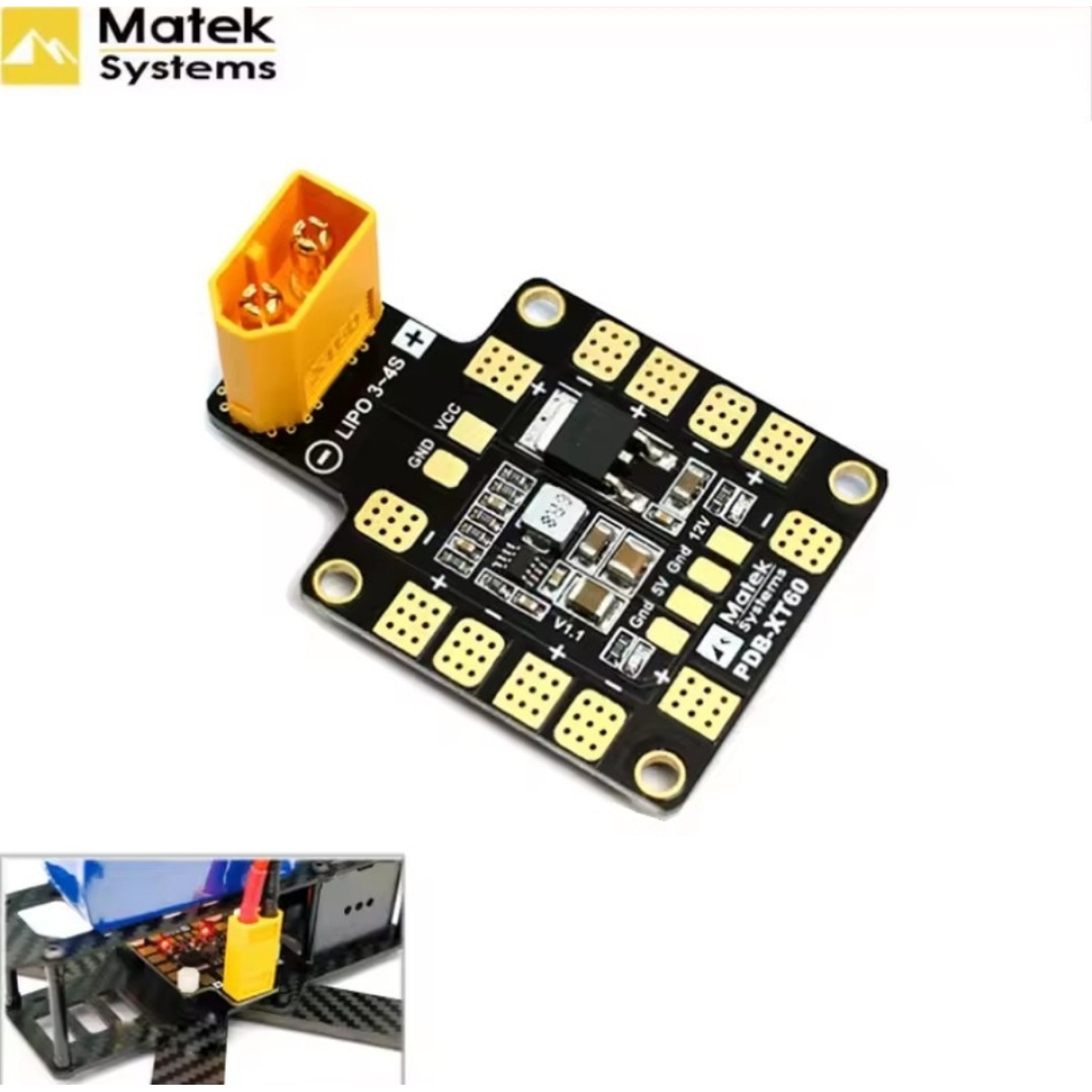

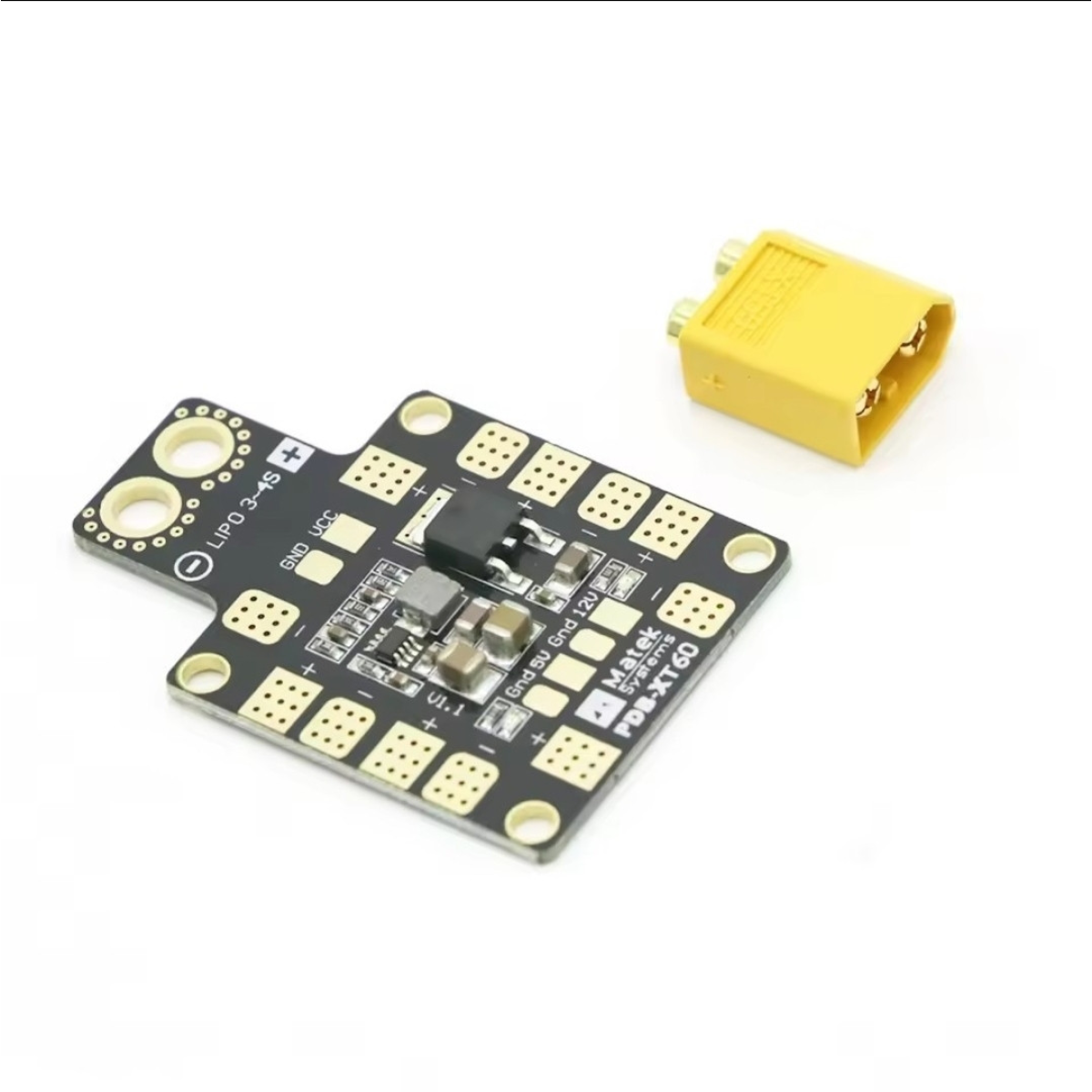

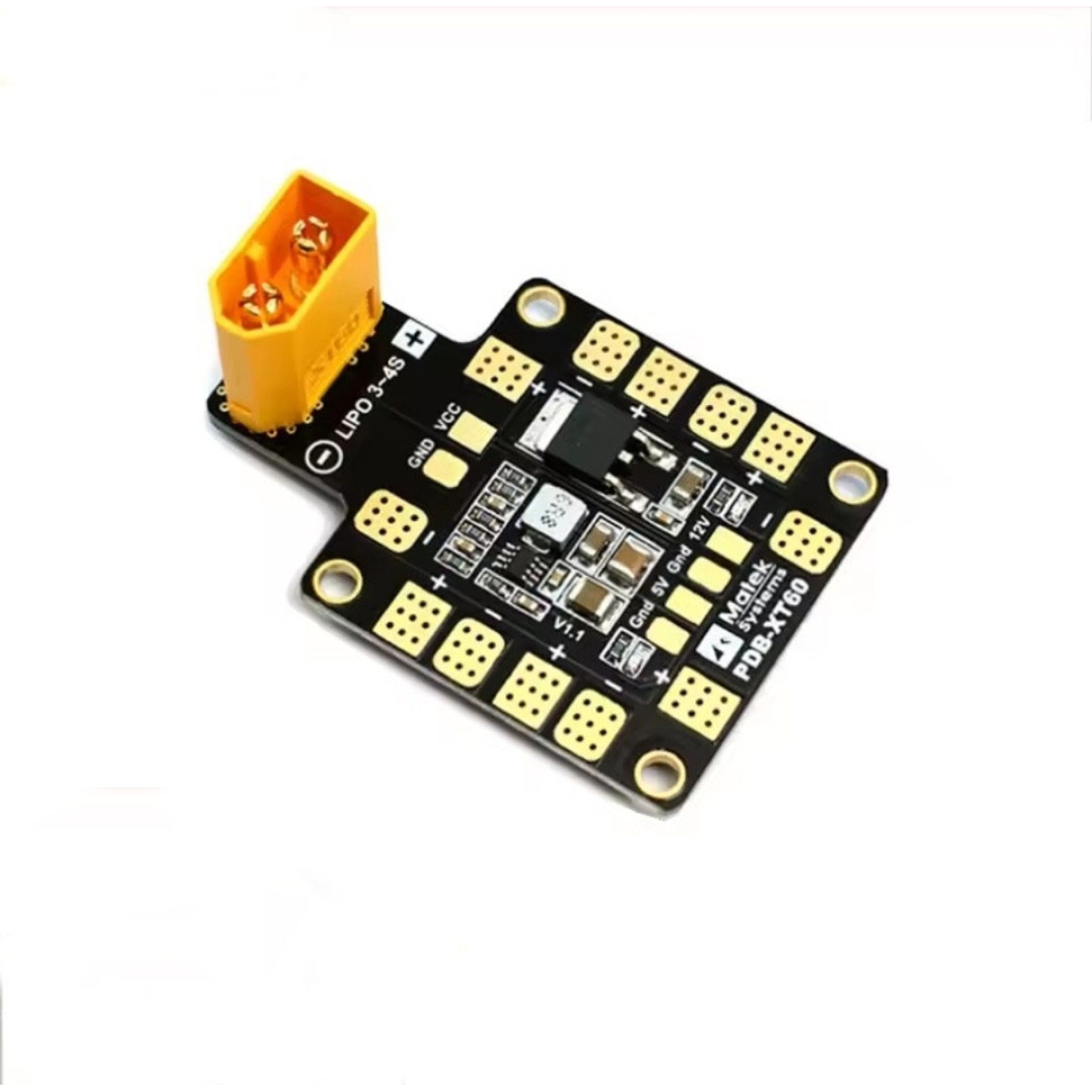

Інтегрований XT60: Пряме припаювання роз'єму до плати зменшує кількість дротів, знижує опір та економить місце в рамі квадрокоптера.
Подвійний BEC: Окремі лінії живлення дозволяють підключати польотний контролер та приймач до 5 В, а відеопередавач та камеру — до 12 В (при використанні 4S батареї).
відповідність технічним умовам фільтрації: DC/DC конвертер працює за синхронною схемою, що високий ККД та стабільну напругу без перешкод на відеосигналі.
Індикація та захист: Плата має LED-індикатори роботи обох ліній живлення та вбудований захист від короткого замикання на виходах стабілізаторів.
Сфера застосування:
Збірка гоночних та фрістайл FPV-дронів на рамах 5-7 дюймів, де використовуються окремі регулятори швидкості (ESC) та потрібне централізоване живлення всієї периферії.
