Опис

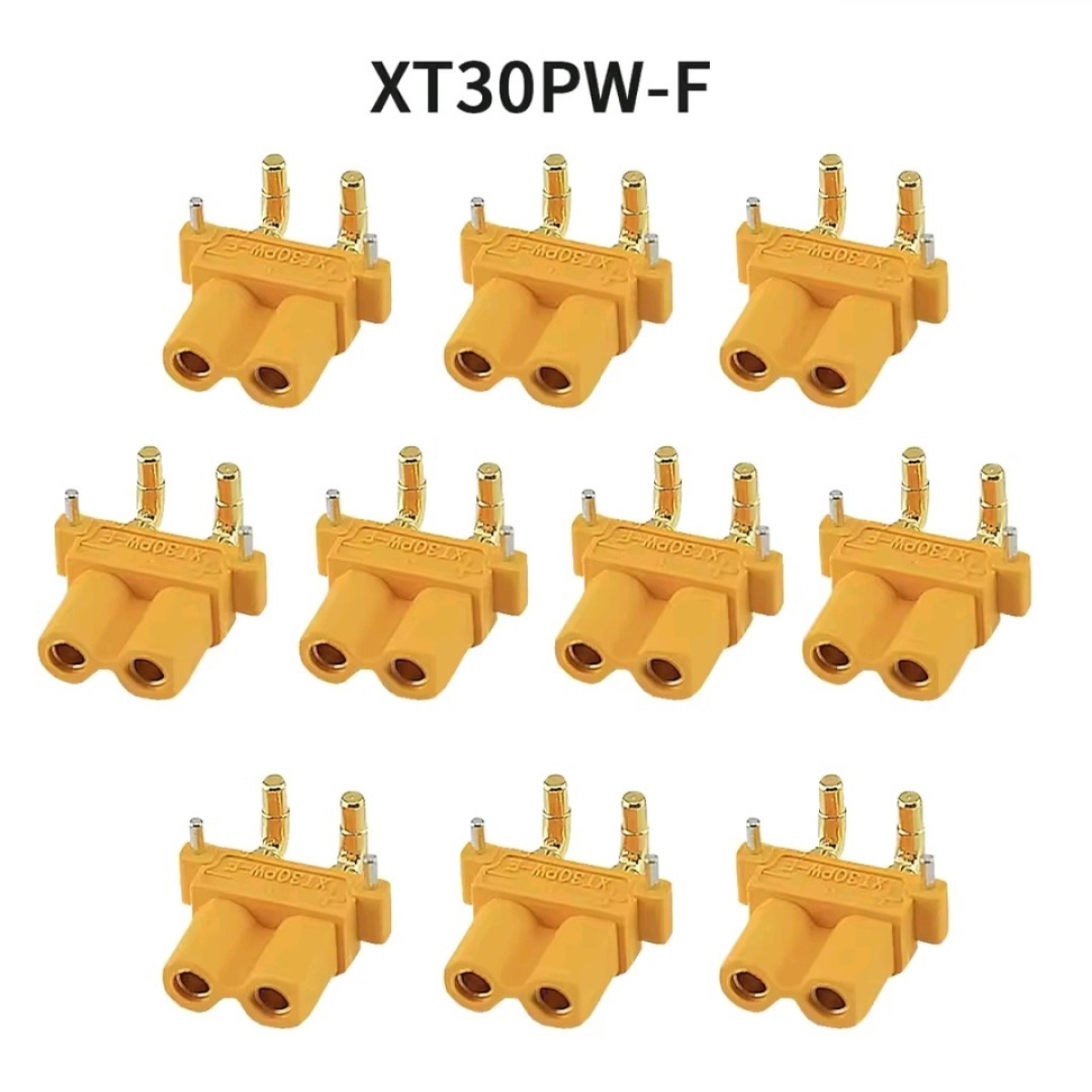

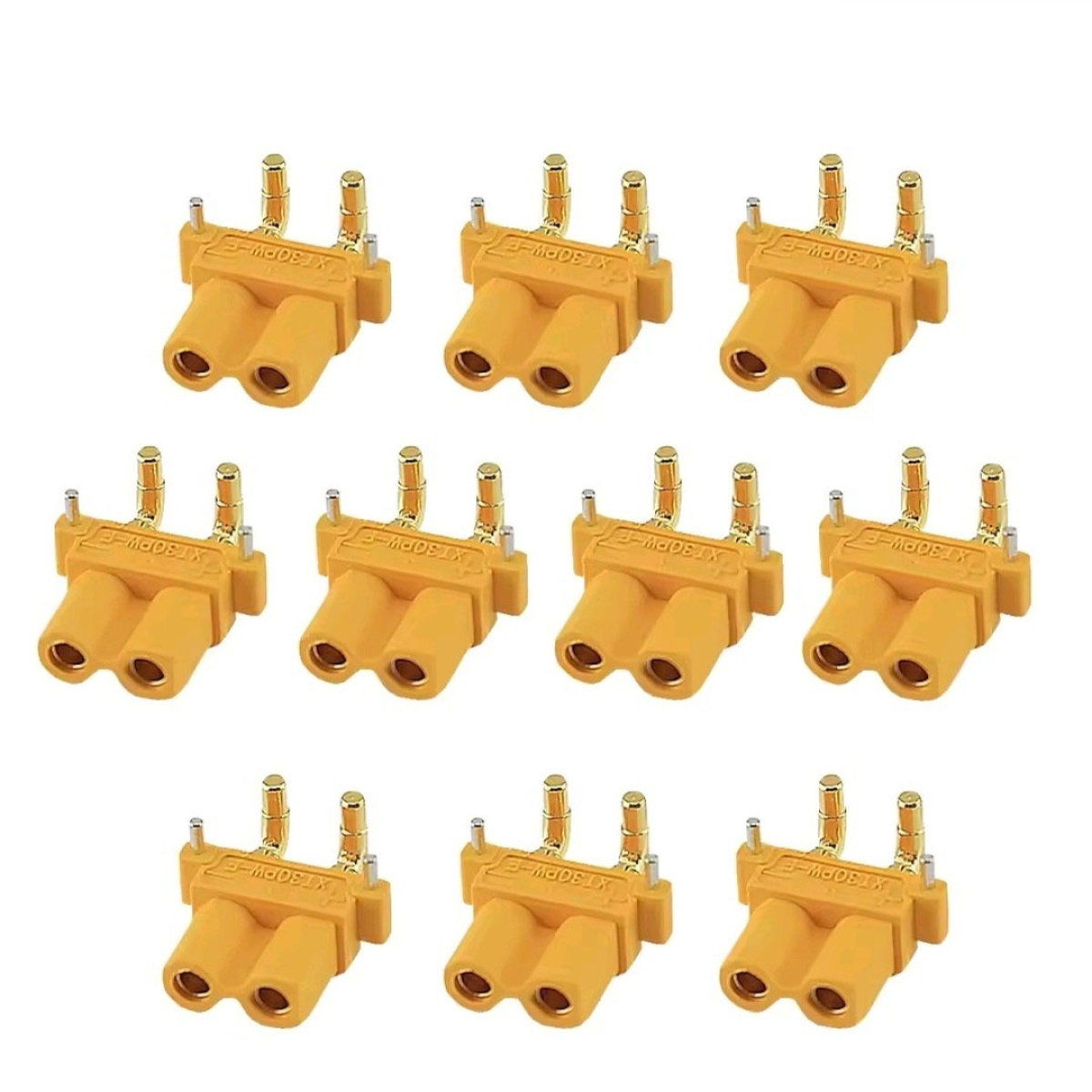

Компактний високострумовий роз'єм типу «мама» (female) серії XT30PW від виробника Amass. Модифікація PW спеціально розроблена для горизонтального монтажу безпосередньо на друковану плату (PCB), що силове з'єднання та низький профіль конструкції.
Технічні характеристики:
Виробник: Amass (оригінал).
Модель: XT30PW-F (Female, для PCB-монтажу).
Тип контактів: Позолочена мідь (під кутом 90° до плати).
Матеріал корпусу: Високотемпературний нейлон (UL94V-0).
Номінальний струм: 15 А.
Піковий струм: 30 А (короткочасно).
Номінальна напруга: до 500 В DC.
Робоча температура: від -20°C до +120°C.
Ресурс: до 1000 циклів підключення.
Особливості пристрою:
PCB-оптимізація: Форма контактів дозволяє припаяти роз'єм до плати, механічну стійкість при постійному підключенні та відключенні акумулятора.
Безпека з'єднання: Поляризована форма корпусу унеможливлює підключення в неправильній полярності, захищаючи компоненти плати від виходу з ладу.
Висока термостійкість: Нейлоновий корпус витримує температуру паяння (хвилею або ручним способом) без деформації контактної групи.
Компактні габарити: Займає мінімум місця на платі, що робить його стандартом для компактних польотних контролерів, PDB (плат розподілу живлення) та зарядних пристроїв.
Сфера застосування:
Монтаж на друковані плати польотних контролерів мікро-дронів (Whoop, Toothpick), блоки живлення, плати керування компактною робототехнікою та порти зарядних пристроїв для невеликих LiPo/Li-Ion акумуляторів.
