Опис
Високострумовий силовий роз'єм серії SB50, призначений для з'єднання акумуляторних батарей, зарядних пристроїв та інверторів. Особливістю серії є конструкція «без статі» (genderless), де два ідентичні роз'єми з'єднуються між собою шляхом перевороту одного з них на 180°, що спрощує логістику та монтаж.
Технічні характеристики:
Модель: Anderson SB50.
Номінальний струм: 50 А.
Номінальна напруга: до 600 В DC.
Калібр дроту: 6–10 AWG (13.3 – 5.3 мм²).

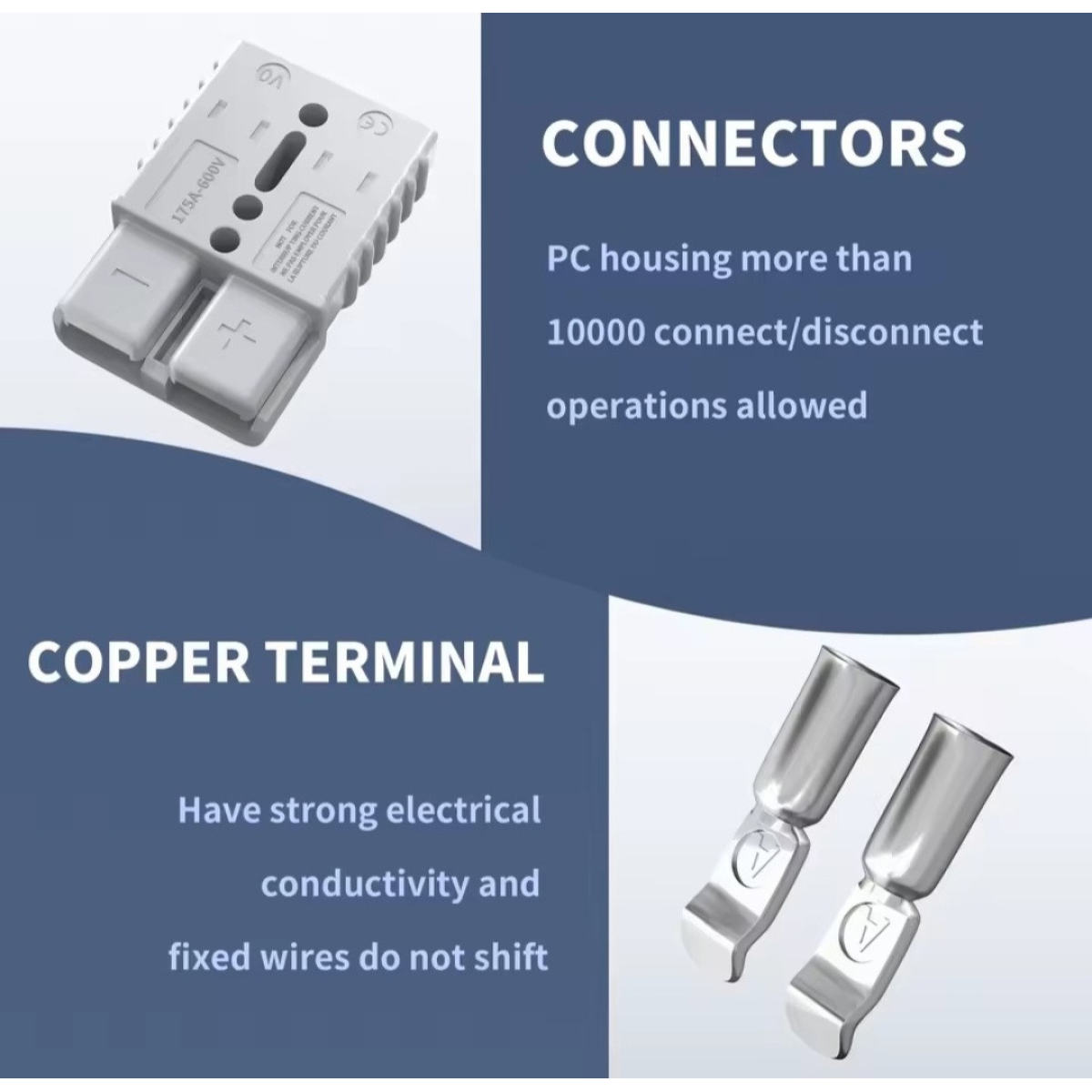

Матеріал корпусу: Ударостійкий полікарбонат.
Матеріал контактів: Посріблена мідь.
Температурний діапазон: від -20°C до +105°C.
Клас вогнестійкості: UL94 V-0.

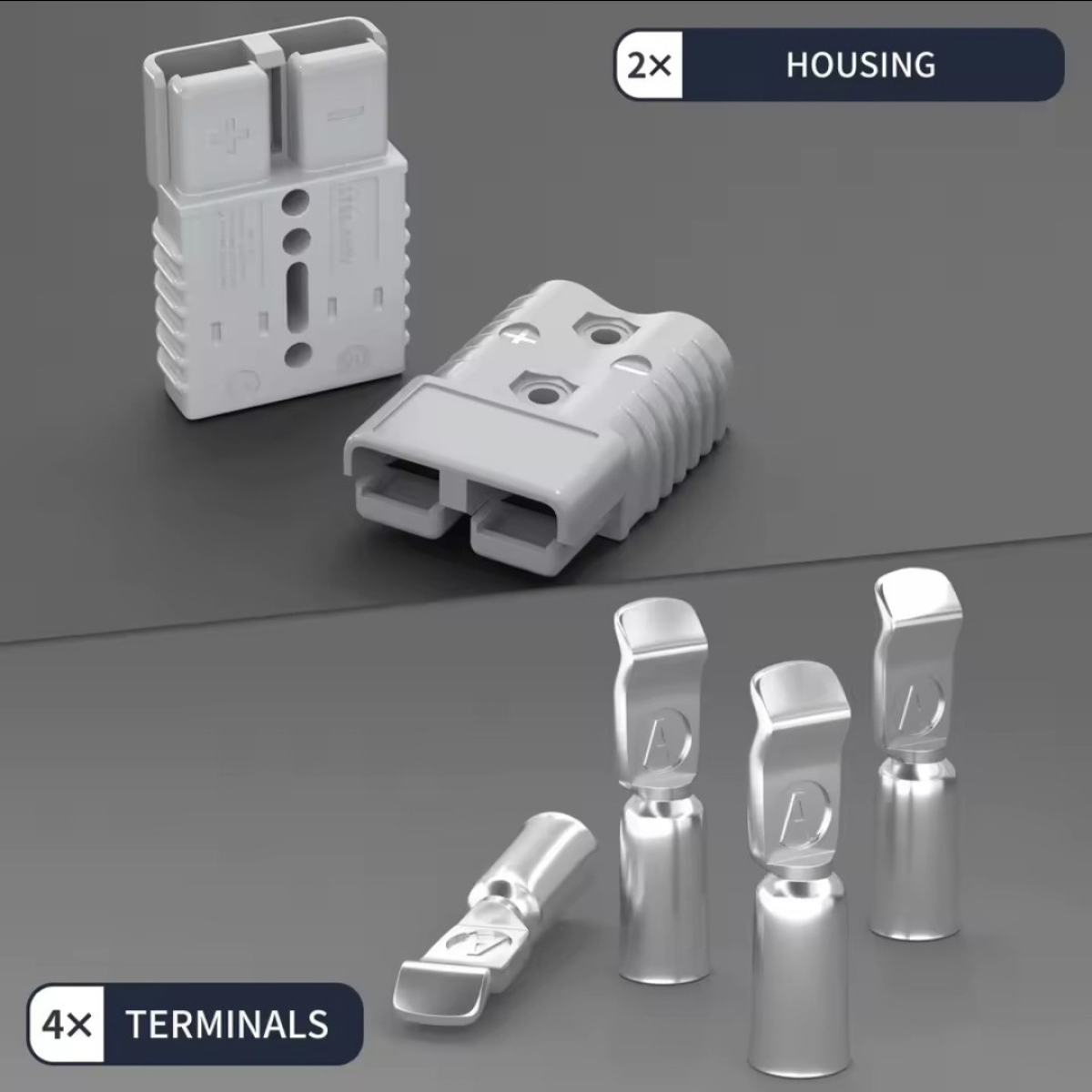

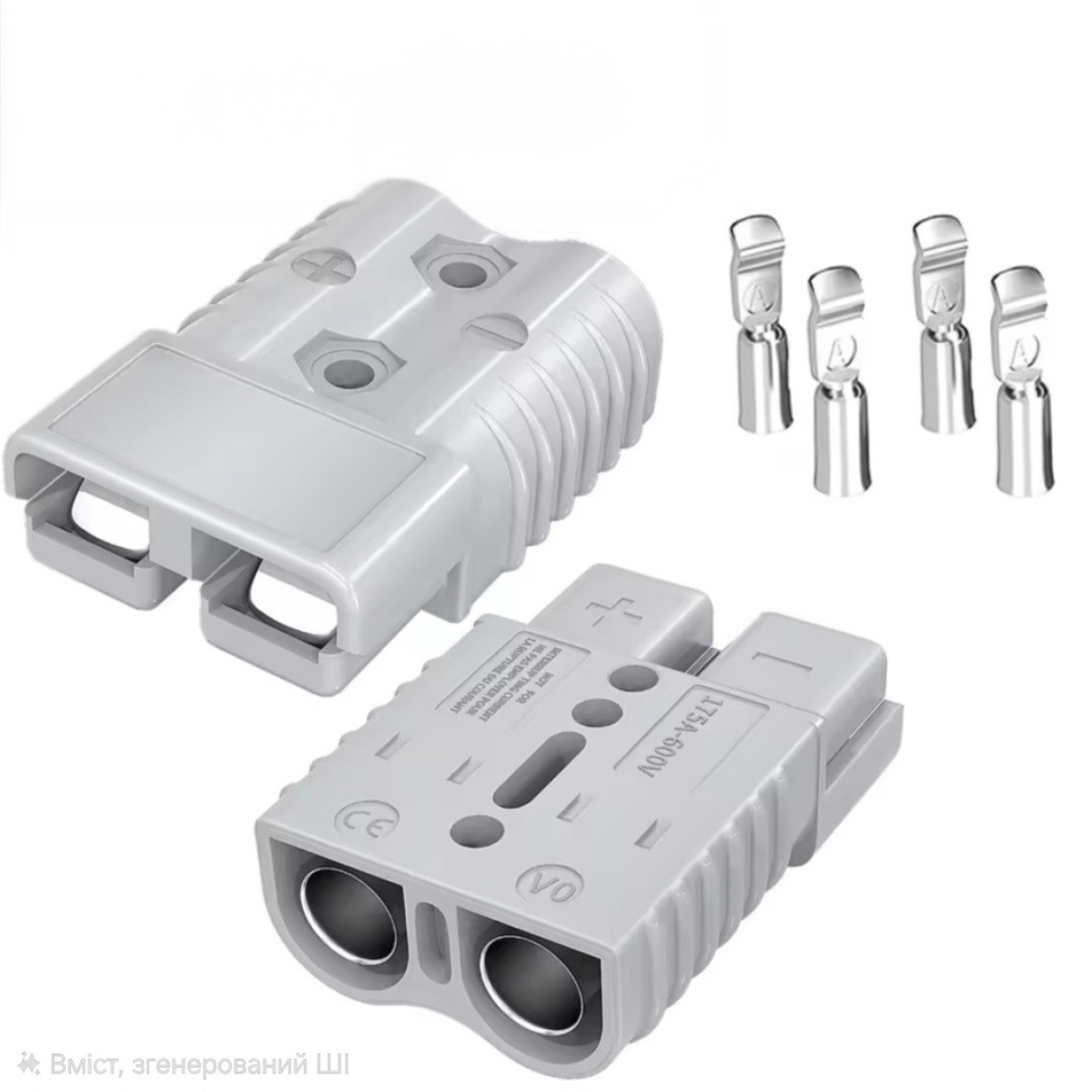

Комплектація:
Корпус роз'єму: 2 шт. (універсальні).

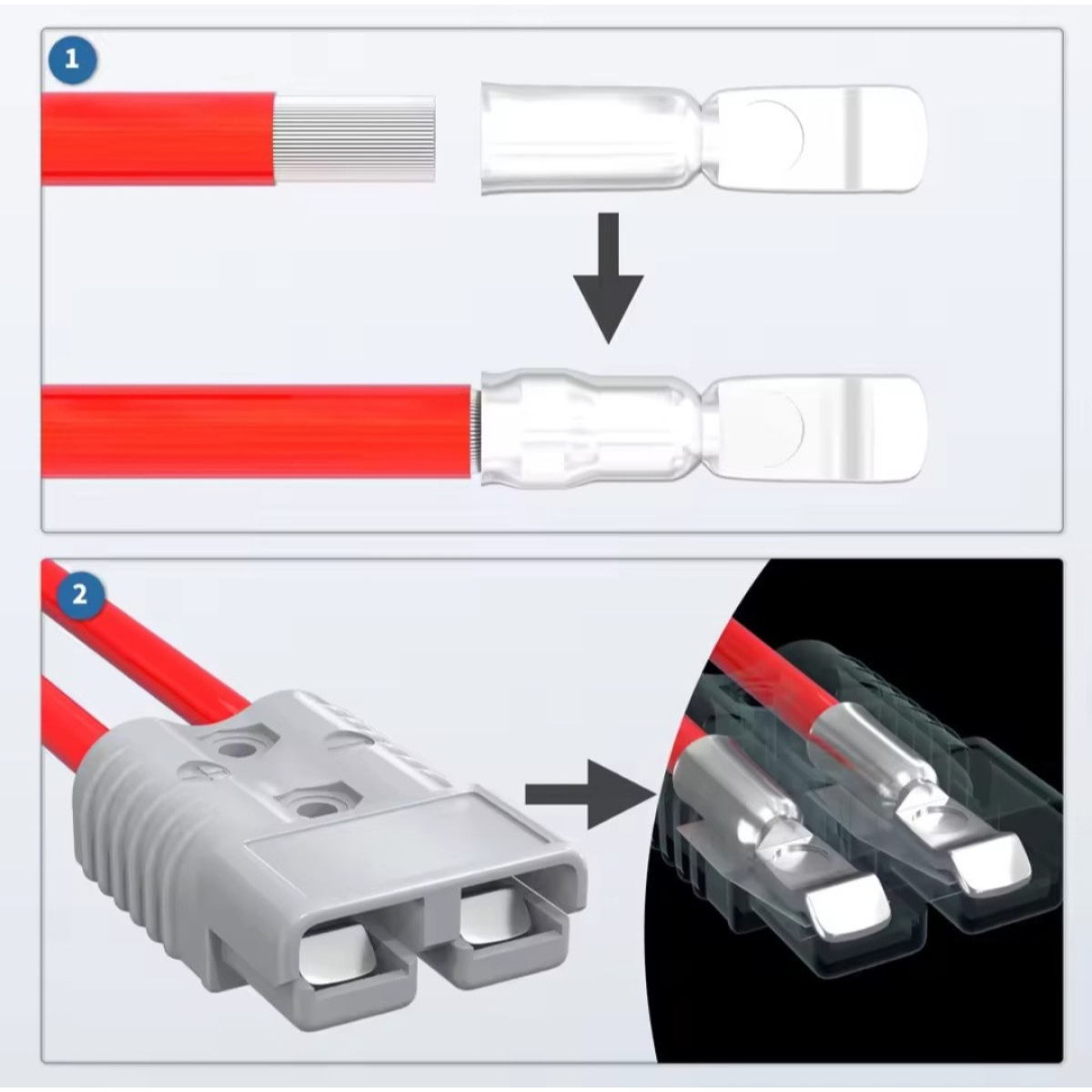

Контактні термінали: 4 шт. (під опресування або пайку).
Захисна кришка: 1 шт. ( пило- та вологозахист у неробочому стані).
Монтажний набір: гвинти для фіксації корпусу.
Особливості пристрою:
Механічне кодування: Колір корпусу роз'єму відповідає певній робочій напрузі (згідно зі стандартом Anderson), що запобігає помилковому з'єднанню різних за вольтажем ланцюгів.
Система самоочищення: Конструкція контактів протирання поверхонь під час кожного циклу з'єднання, що мінімізує перехідний опір.
фіксація: Вбудовані пружини з нержавіючої сталі створюють постійний тиск на контакти, стабільний зв'язок навіть в умовах сильної вібрації.
Універсальність: Завдяки симетричному дизайну відсутня потреба в окремих штекерах («тато») та розетках («мама»).
Сфера застосування:
Системи безперебійного живлення, підключення тягових акумуляторів навантажувачів, сонячні енергосистеми, лебідки позашляховиків та зарядні порти електротранспорту.
