Опис

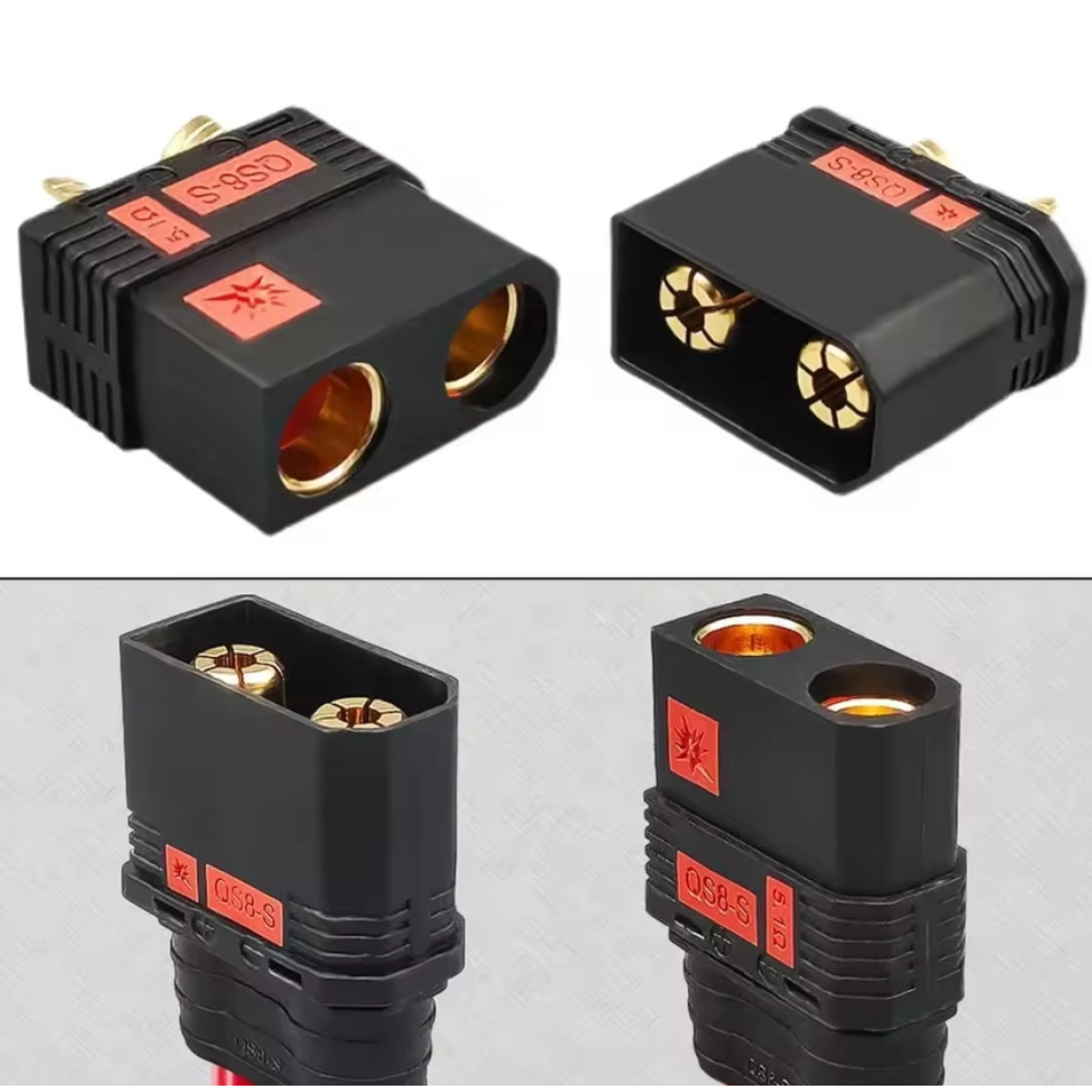

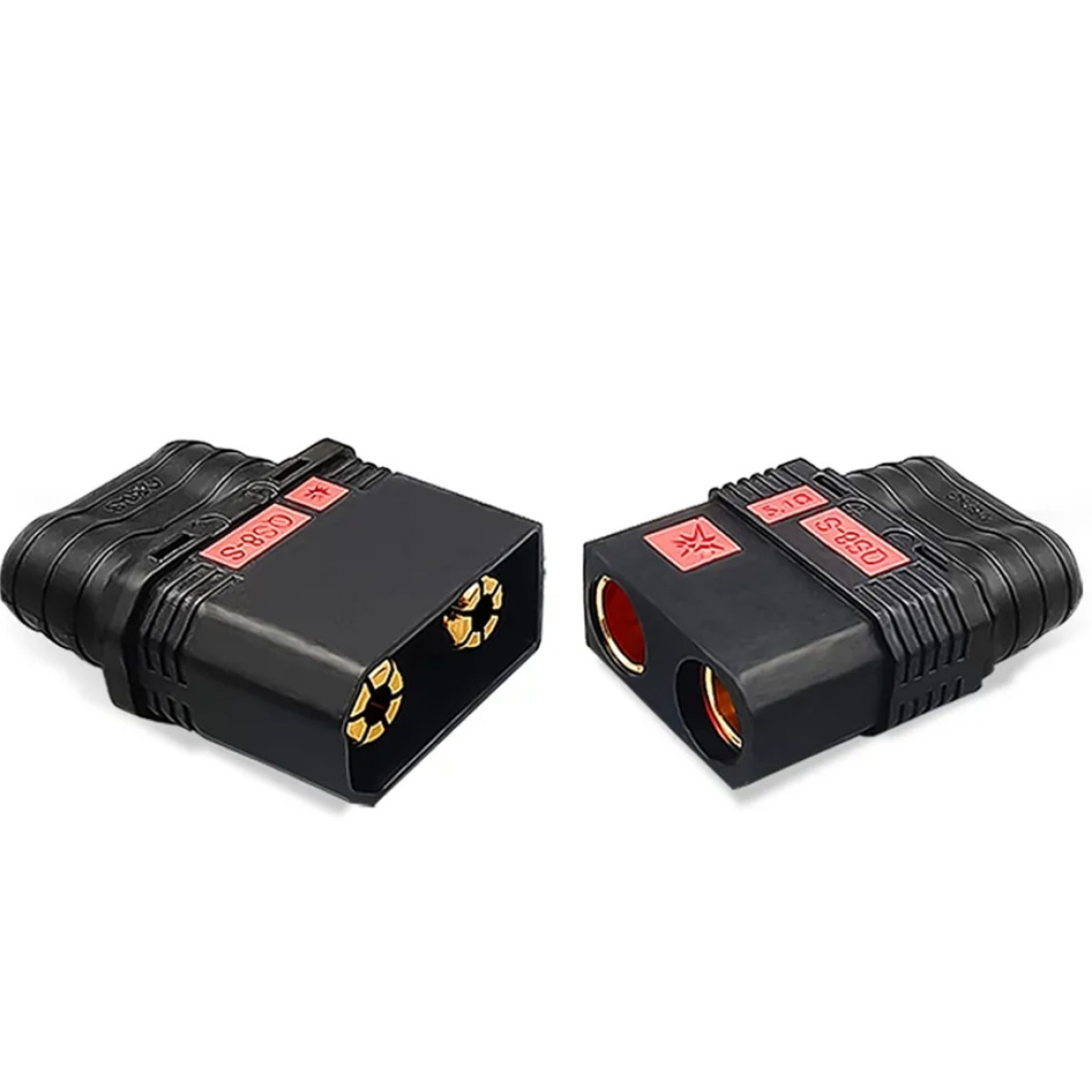

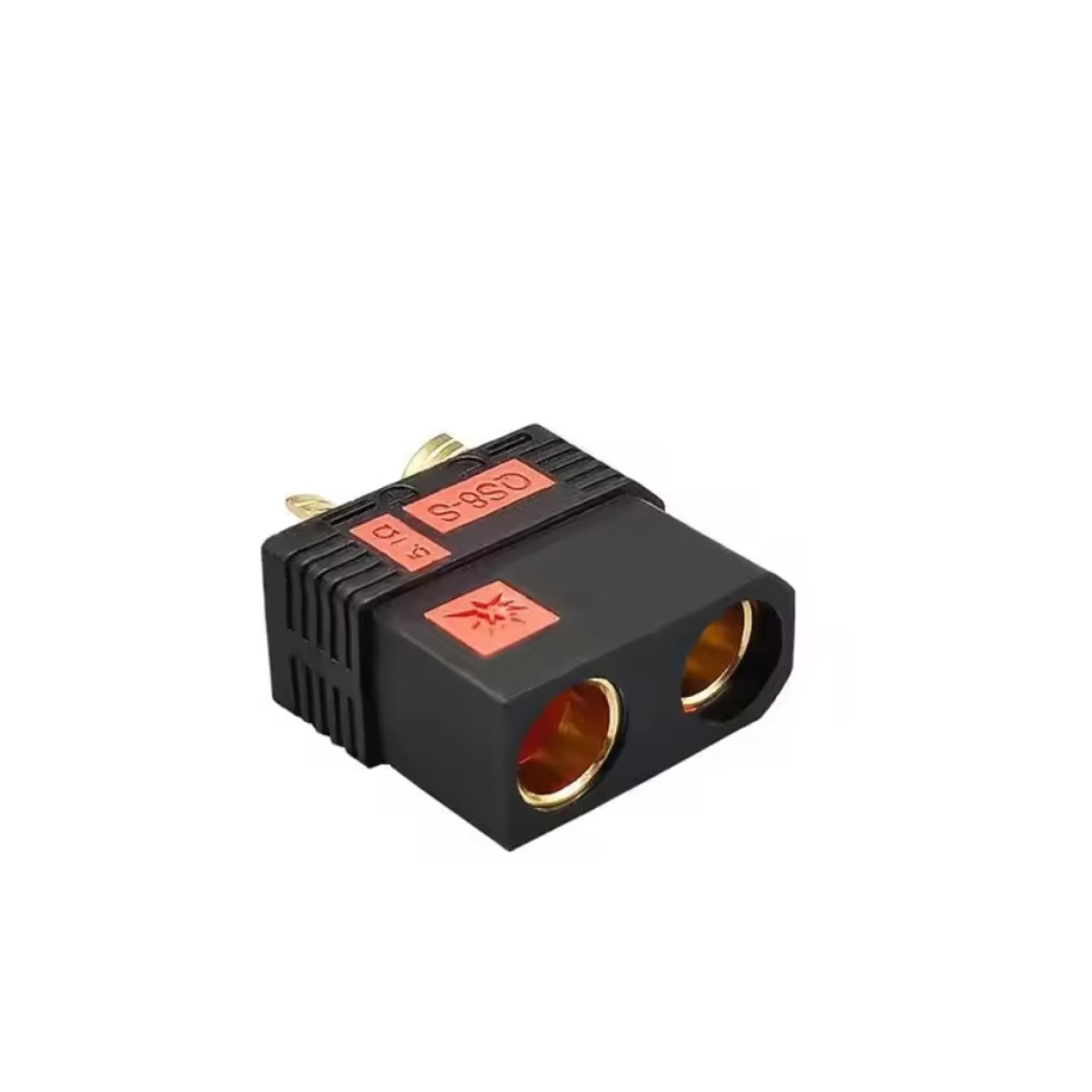

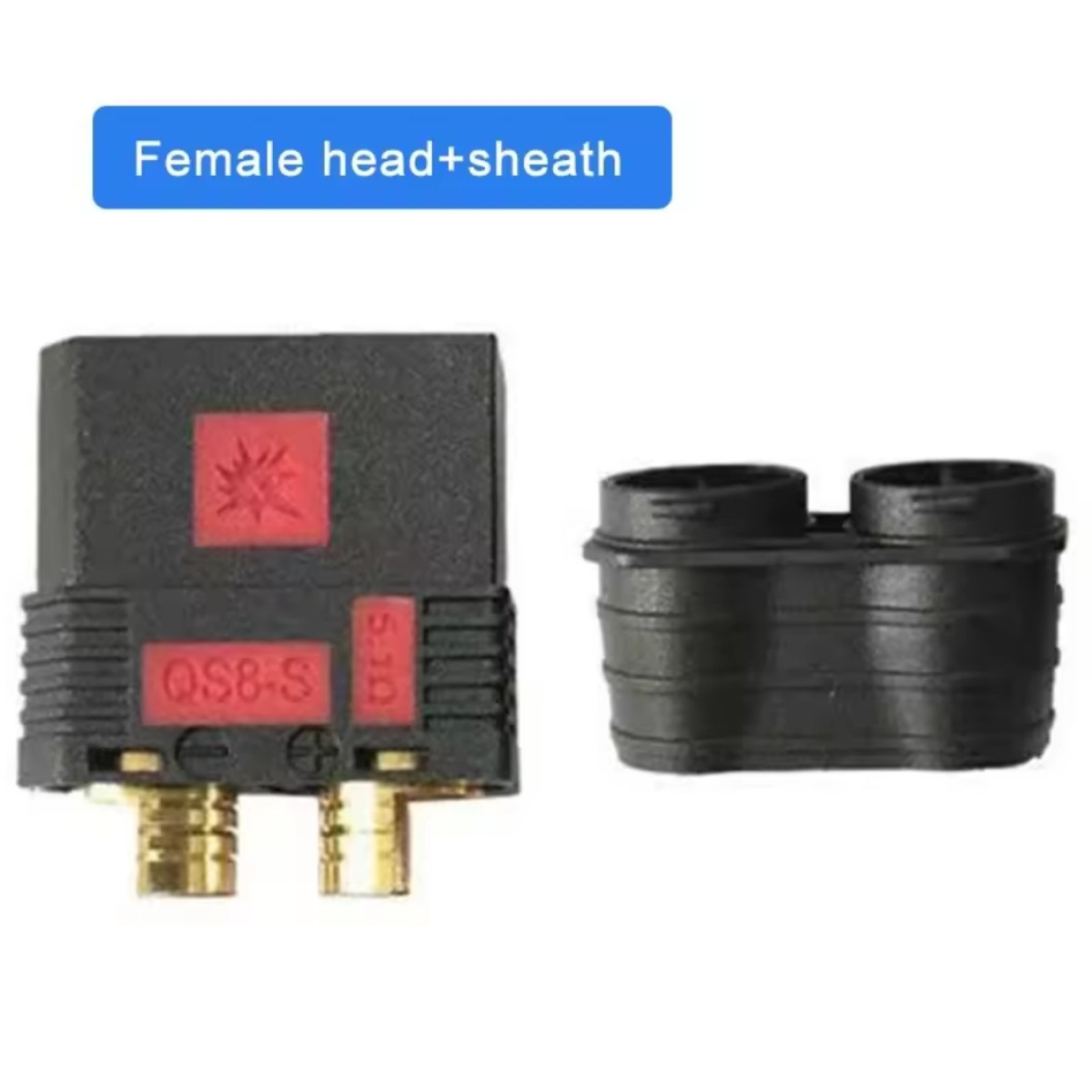

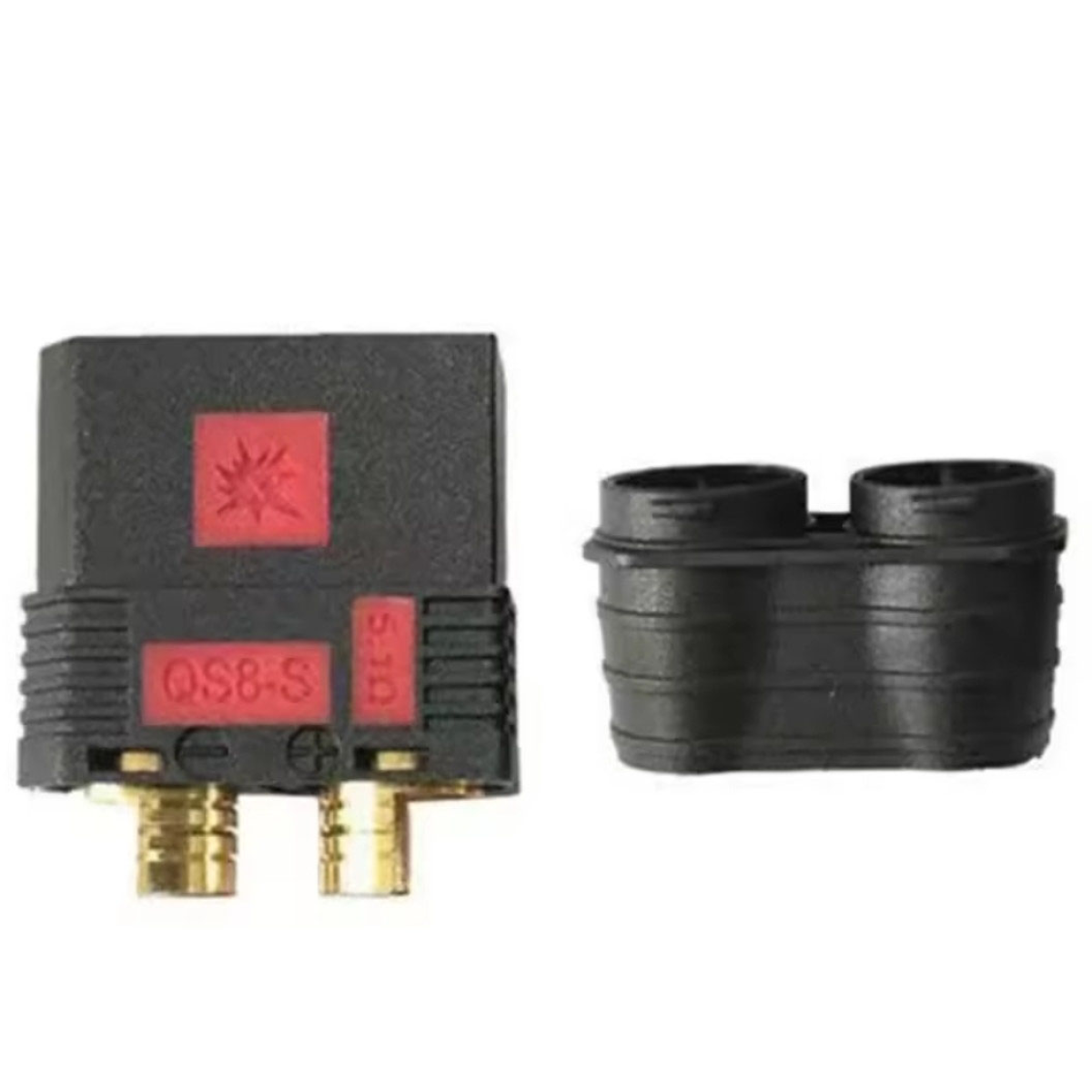

Високострумовий двоконтактний силовий роз'єм типу «мама» (female) серії QS8-S. Завдяки ізольованій конструкції гнізд у корпусі, роз'єм призначений для встановлення на боці джерела живлення (акумуляторні блоки, виходи зарядних станцій). Сумісний із відповідною частиною «тато» (QS8-S Male) для створення з’єднань у ланцюгах із критично високим навантаженням.

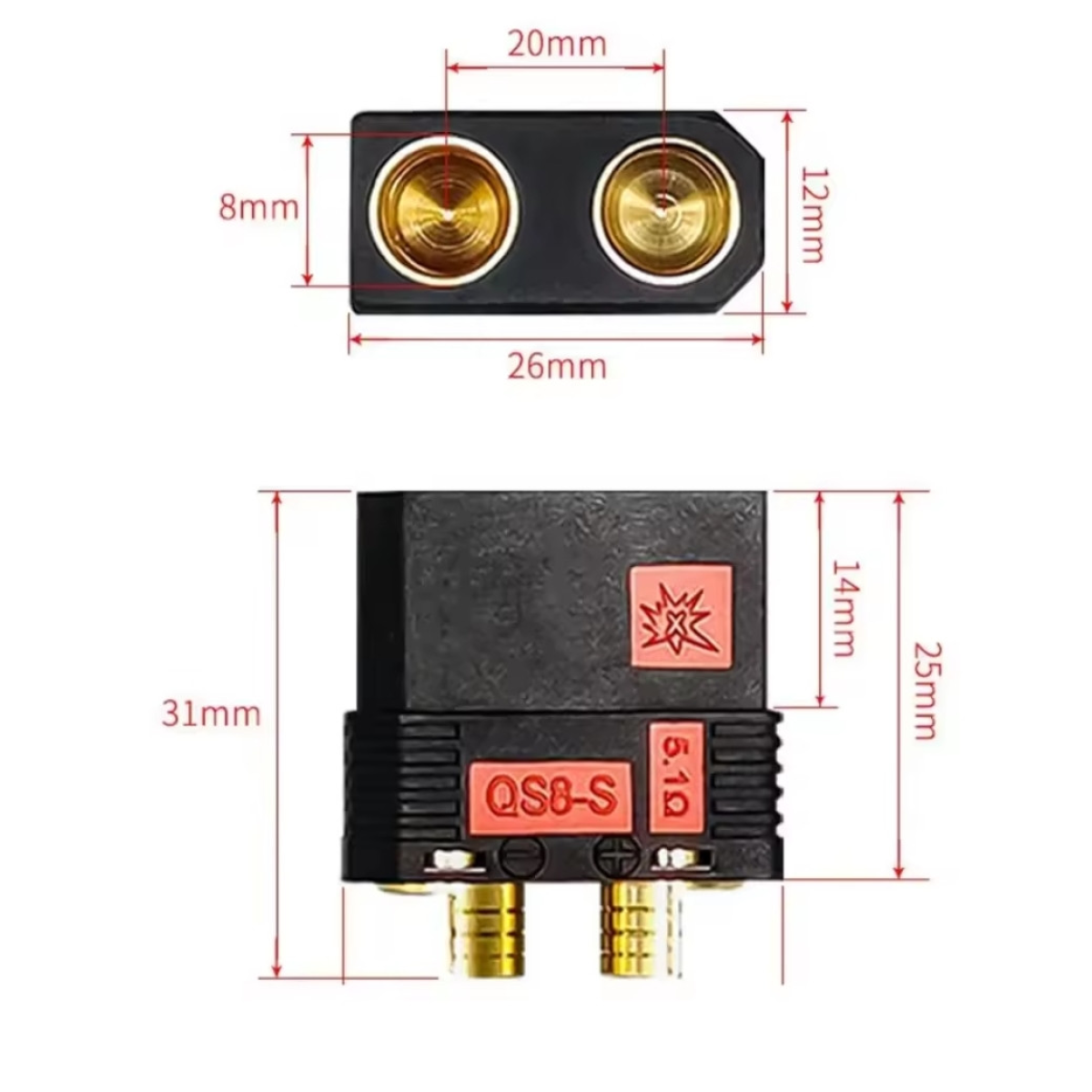

Технічні характеристики:
Модель: QS8-S F.
Тип контакту: Female («мама»).
Матеріал контактів: Мідь із позолоченим покриттям (товщина 1.5 мкм).
Матеріал корпусу: Поліамід (клас займистості UL94V-0).
Номінальний струм: 110 А.
Максимальний струм (піковий): 180 А.
Номінальна напруга: до 500 В DC.
Внутрішній опір: ≤0.51 мОм.
Опір ізоляції: ≥500 мОм.
Робоча температура: від -20°C до +120°C.
Рекомендований калібр дроту: 6 AWG.
Ресурс: до 100 циклів підключення.
Особливості пристрою:
Захист джерела живлення: Конструкція типу «мама» виключає відкритий доступ до контактів, запобігаючи випадковому замиканню акумулятора металевими предметами.
Максимальна провідність: Позолочене покриття контактної групи мінімізує опір та захищає з'єднання від корозії при роботі в режимах.
Механічна стійкість: Корпус із посиленого поліаміду зберігає цілісність при вібраційних навантаженнях та високих температурах пайки масивних дротів.
фіксації: Форма корпусу щільне з'єднання та унеможливлює підключення в неправильній полярності.
Сфера застосування:
Виготовлення акумуляторних збірок для потужних FPV-дронів (агродрони), силове розведення в електротранспорті, зарядні станції високої потужності та промислові системи автономного живлення.
