Опис

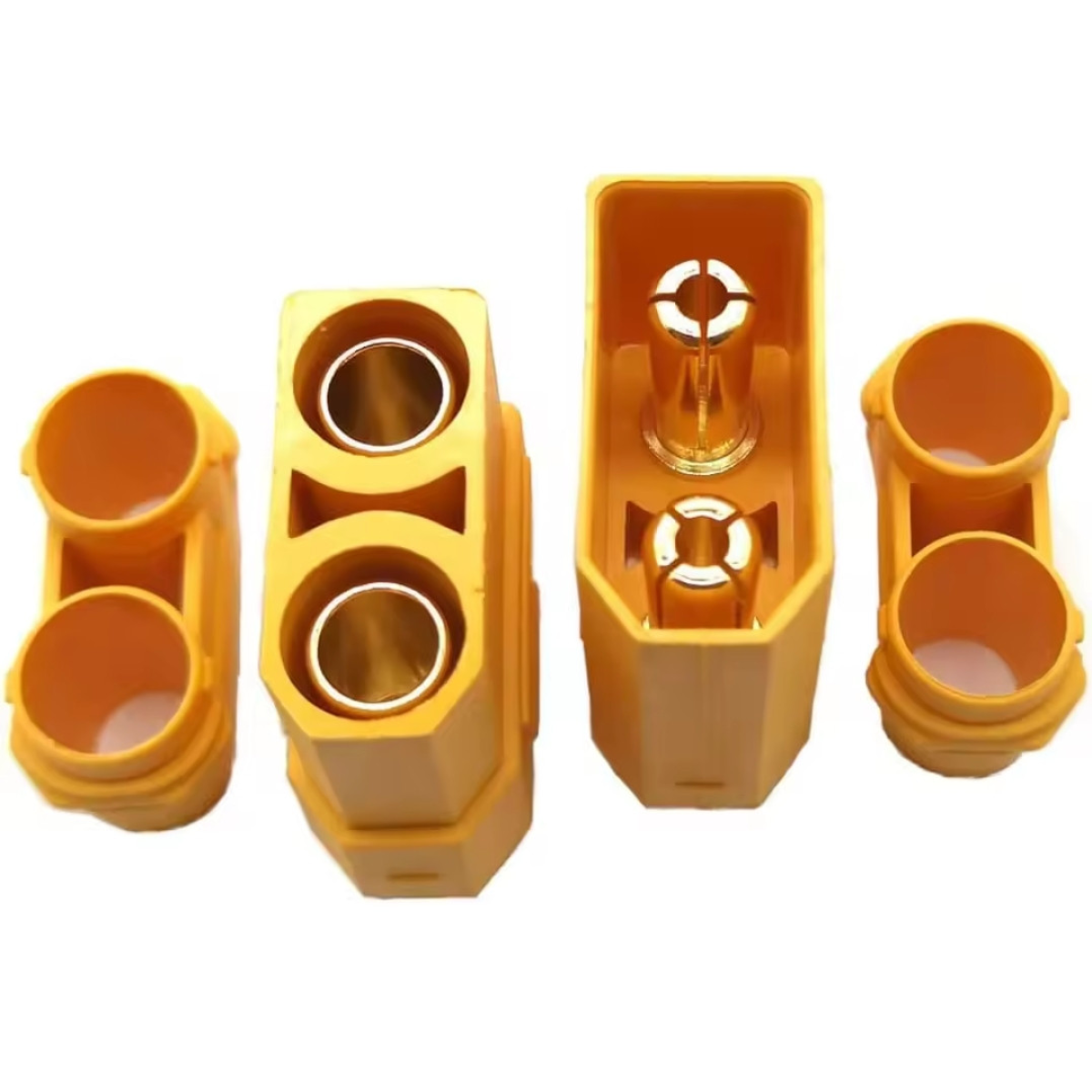

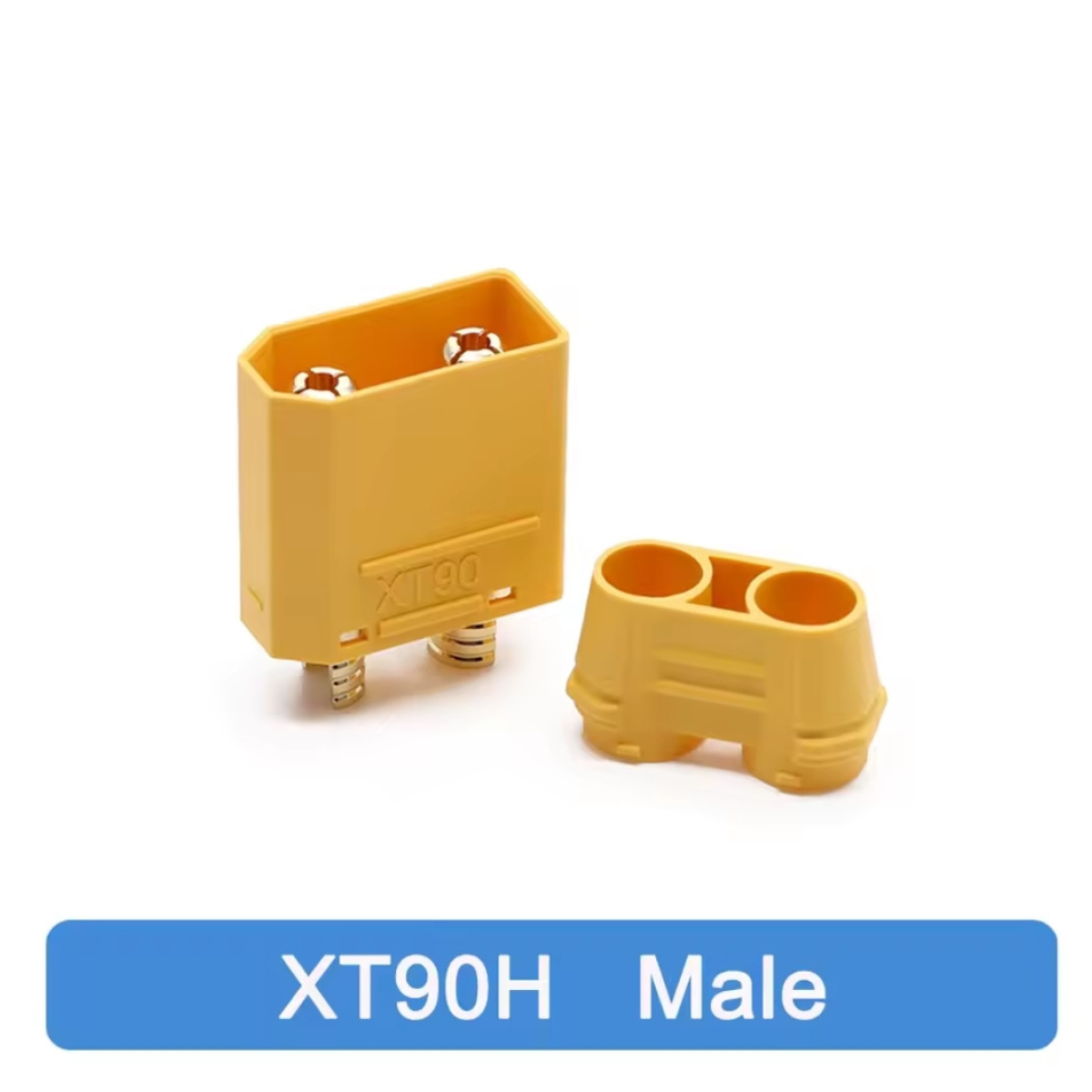

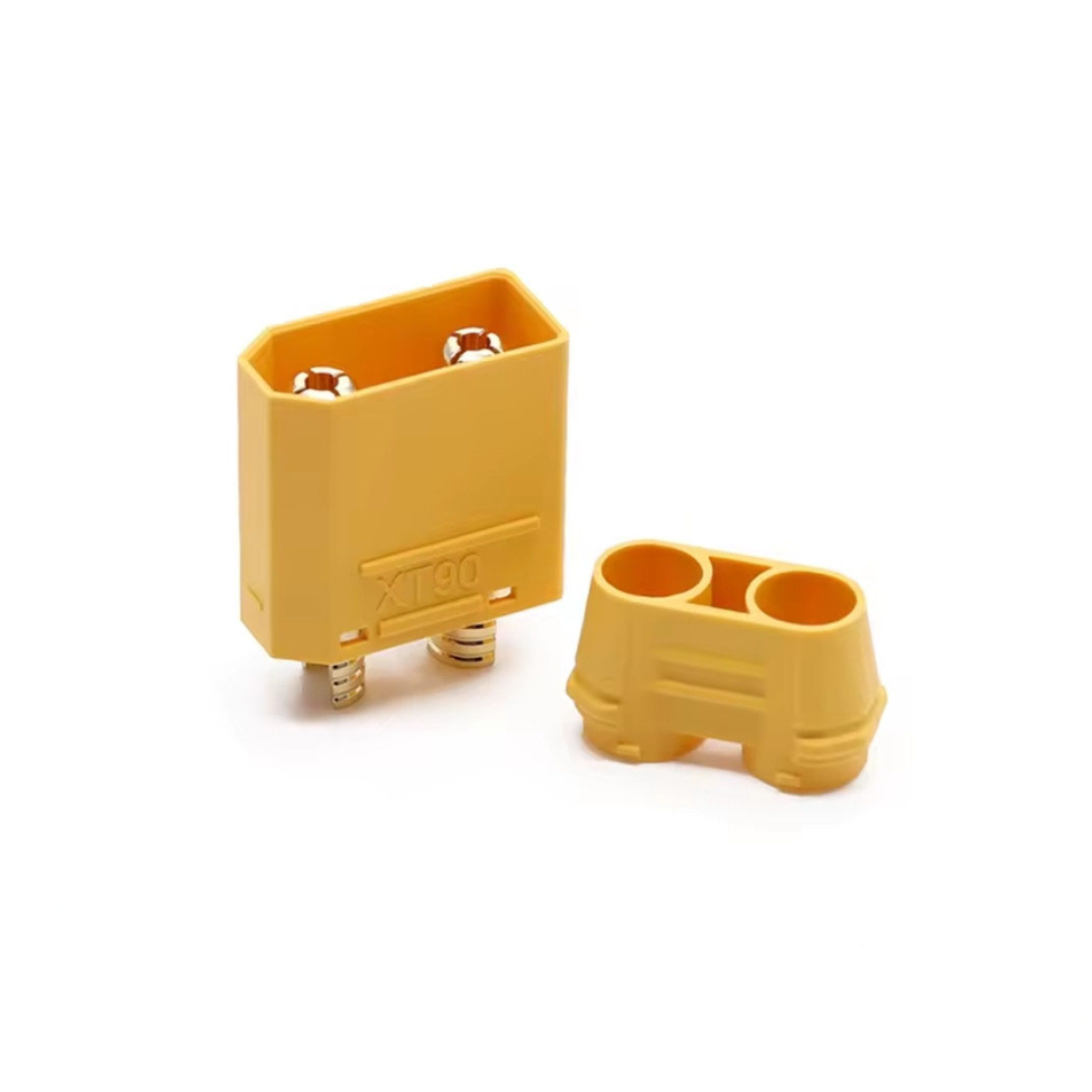

Високострумовий силовий роз'єм типу «тато» (male) стандарту XT90. Призначений для встановлення на боці споживача (контролери швидкості, двигуни, зарядні пристрої). Конструкція роз'єму механічну фіксацію та стабільну передачу потужності в системах із високими струмовими навантаженнями.

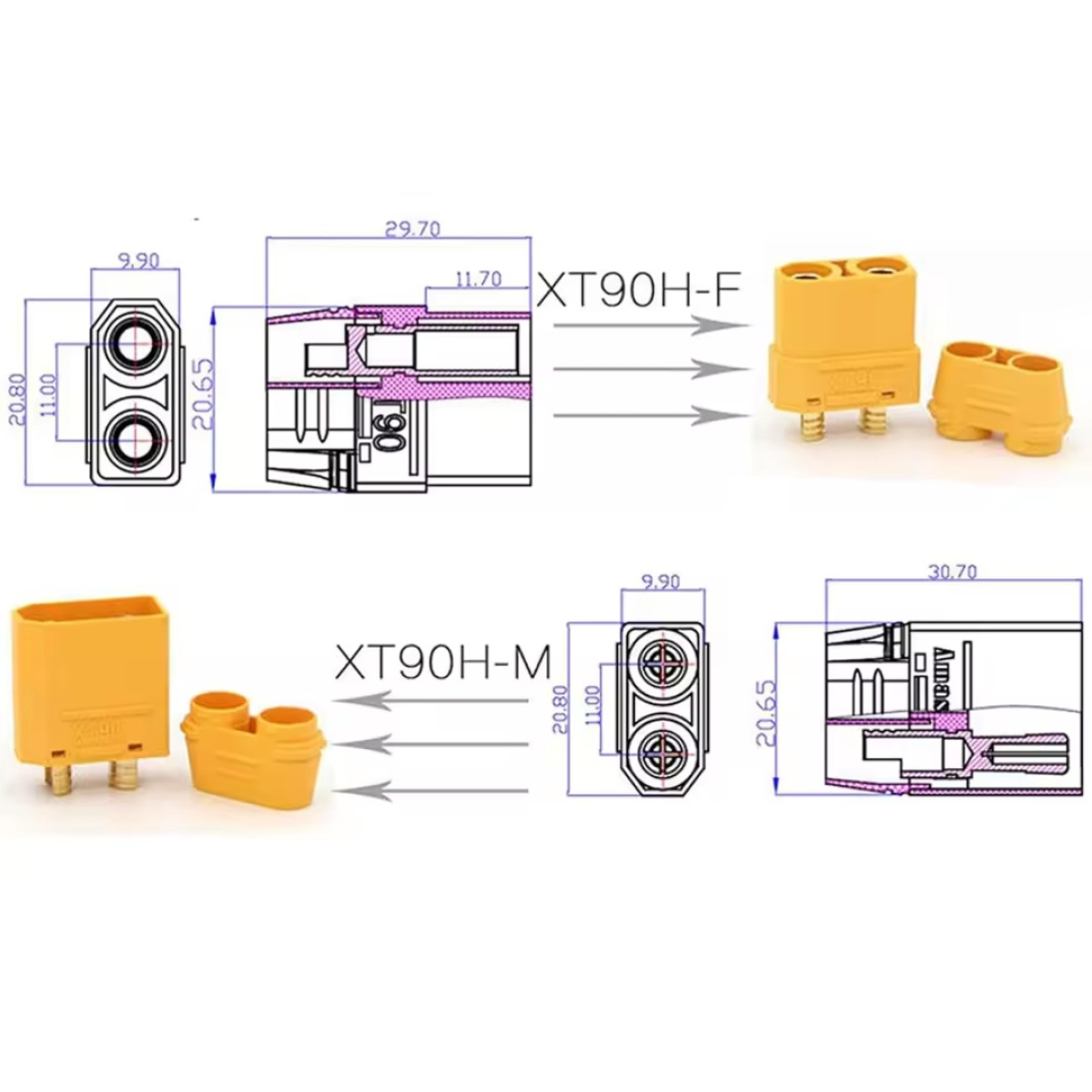

Технічні характеристики:
Модель: XT90-M.
Тип контакту: Male («тато»).
Матеріал контактів: Латунь із позолоченим покриттям.
Матеріал корпусу: Термостійкий нейлон (PA).
Внутрішній опір: ~0.3 мОм.
Номінальний струм: 45 А.
Піковий струм: 90 А.
Рекомендований переріз кабелю: 10 AWG.
Температурна стійкість: від -20°C до +120°C.
Ресурс: понад 500 циклів підключення (сила витягування 60N).
Вага: ~6.4 г.
Особливості пристрою:
Висока провідність: Позолочене покриття латунних контактів мінімізує перехідний опір та захищає з'єднання від окислення при тривалій експлуатації.
Термічна стабільність: Корпус із посиленого нейлону витримує високі температури під час пайки (до 480°C), що дозволяє працювати з кабелями великого перерізу без ризику деформації роз'єму.
Захист від переполюсовки: Асиметрична форма корпусу («ключ») унеможливлює неправильне підключення, захищаючи електроніку від пошкоджень.
монтажу: Задня частина роз'єму має напіввідкриті контакти для та пайки силового кабелю.
Сфера застосування:
Підключення потужних контролерів (ESC), електродвигунів у важких FPV-дронах, системах електротранспорту, а також виготовлення зарядних кабелів та перехідників.
