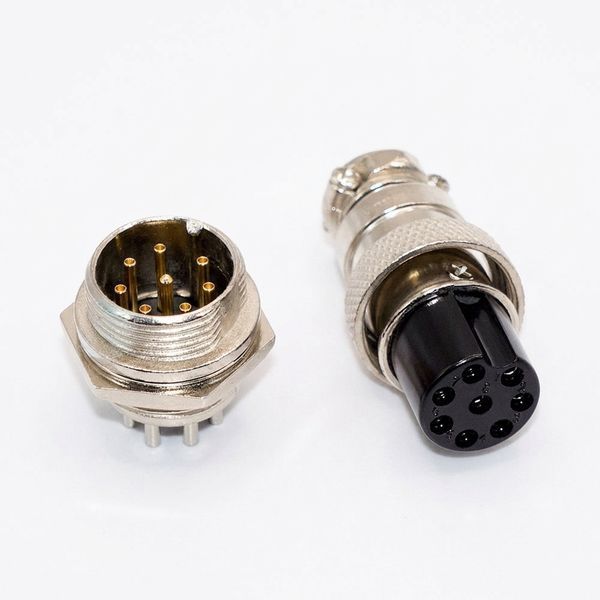

Восьмиконтактний промисловий з'єднувач серії GX16 призначений для організації знімних комутаційних вузлів у ланцюгах постійного та змінного струму. Конструкція складається з двох частин, що сполучаються: корпусної вилки з зовнішнім різьбовим сегментом та кабельної розетки з накидною гайкою.

Механічне з'єднання здійснюється за рахунок різьбового з'єднання M16, що запобігає самовільному роз'єднанню при впливі вібраційних навантажень або лінійного натягу провода.

Панельна вилка встановлюється у круглий виріз діаметром 16 мм і фіксується со зворотного боку шестигранною гайкою з комплекту. Кабельна розетка оснащена розвантажувальним хвостовиком з двома притискними гвинтами, які фіксують зовнішню оболонку кабелю для запобігання відриву провідників від місць паяння.

Контакти виготовлені з мідного сплаву з покриттям, стійким до окислення, та розраховані на з'єднання методом паяння. Внутрішній ізолятор виконаний з діелектричного термореактивного матеріалу.

Тип роз'єму: Циліндричний різьбовий (MIC / GX16)

Конфігурація: Комплект (вилка на панель + розетка на кабель)

Кількість контактів: 8 PIN

Номінальний струм: 3 А

Номінальна напруга: 125 В

Гранична напруга ізоляції: 1200 В AC (1 хв)

Опір контактів: ≤ 10 мОм

Опір ізоляції: ≥ 500 МОм (при 500 В DC)

Діаметр монтажного отвору: 16 мм

Переріз провода, що підключається: до 0.75 мм² (AWG 18-20)

Зовнішній діаметр кабелю: до 6.5 мм

Діапазон робочих температур: -20°C ... +85°C
