Плата-перехідник USB Type-C оснащена гніздом USB Type-C та призначена для виведення ліній живлення і передачі даних. Плата може використовуватися під час ремонту електронного обладнання, розробки DIY-проєктів, а також для інтеграції інтерфейсу USB Type-C у різні електронні пристрої.

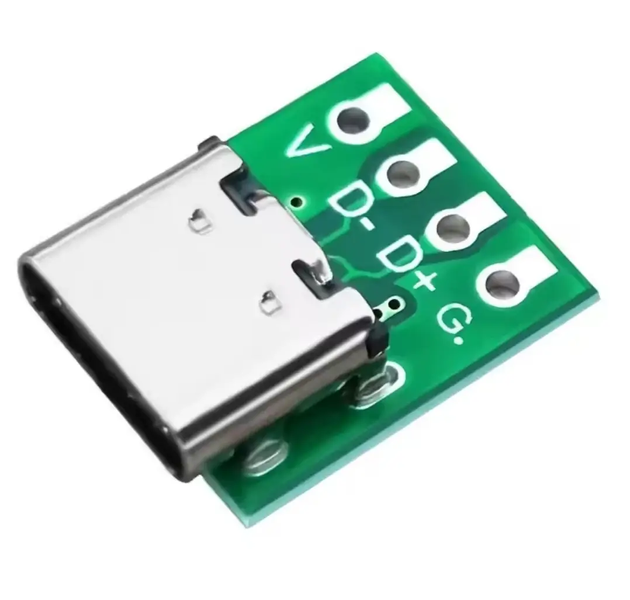

Роз'єм USB Type-C встановлений на компактній друкованій платі (PCB). За механічним виконанням використовується форм-фактор USB Type-C 16 pin. Електрична схема плати виводить основні лінії на чотири контактні майданчики для паяння: VBUS, D-, D+ та GND. Така конфігурація забезпечує підключення живлення та передачу даних за інтерфейсом USB 2.0.

Технічні особливості

• Маркування контактів (Pinout): на платі нанесені позначення V (VBUS — позитивна лінія живлення), D- (Data-), D+ (Data+) та G (GND — загальний провід).

• Компактні розміри: плата має габарити 12 × 13,8 мм, що дозволяє використовувати її в компактних електронних пристроях.

• Монтаж: підключення проводів або встановлення плати на іншу PCB здійснюється методом паяння.

• Функціональність: підтримує подачу живлення та передачу даних через лінії USB 2.0 D+ і D-.

Сфери застосування

• заміна пошкоджених роз'ємів USB Type-C у портативній електроніці;

• створення та модернізація електронних пристроїв;

• розробка DIY-проєктів на базі Arduino, Raspberry Pi, ESP8266 та ESP32;

• інтеграція USB Type-C для живлення та передачі даних;

• ремонт і відновлення електронних пристроїв.

Технічні характеристики
